一、產品概述
隨著汽車工業的飛速成長,汽車零部件不斷向高集成化發展,這對汽車電源管理芯片的性能提出了更嚴峻的挑戰。
士蘭微推出了汽車級40V/3A同步降壓型DC-DC轉換器:SQD3430系列。
它將四大指標做到了業內領先水準:
①3.0V最低冷啟動電壓;
②6μA超低靜態電流;
③86%@1mA超高輕載效率;
④<7mV極佳負載調整率。
SQD3430采用QFN12_2x3緊湊型封裝,具有良好的EMC電磁兼容特性,滿足汽車AEC-Q100標準,使其成為汽車12V蓄電池一級電源的理想選擇。
二、典型參數與應用場景
(一)SQD3430的典型參數
AEC-Q100 Grade1車規級認證
寬輸入電壓范圍:3.0V-40V
拋負載(Load Dump):42V
冷啟動(Cold Crank):最低至3.0V
額定輸出電流:3A
開關頻率:400KHz / 2.1MHz
優越的最小導通時間:30ns
可在所有負載下實現極高轉換效率
· 峰值效率>94% @12VIN 2.1MHz
· 1mA 輕載效率>86% @12VIN 2.1MHz
· 100μA 極輕載效率>75% @12VIN 2.1MHz
超低靜態電流
· 6μA 超低休眠電流(VOUT in Regulation)
· <1μA 超低關斷電流
優秀的Load Regulation
· <7mV from 0A-3A
優秀的EMI特性,通過CISPR 25標準Class5最高等級

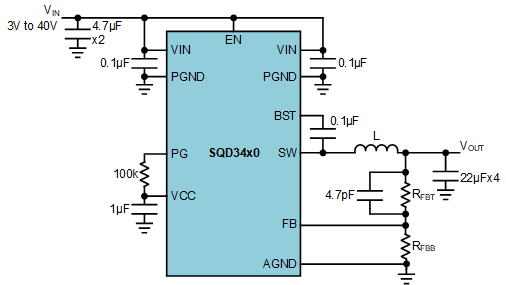

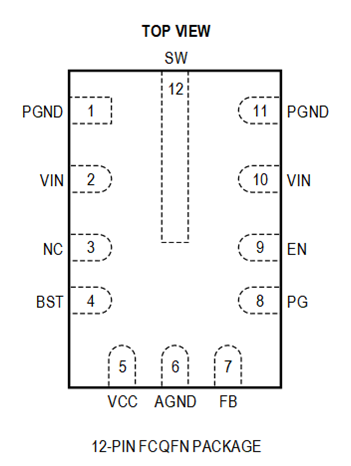

緊湊型封裝:QFN12_2x3,可潤濕側翼工藝(Wettable Flanks)
(二)SQD3430的應用場景
座艙儀表
T-BOX
車燈
車身域控
三、超低待機功耗 極高轉換效率

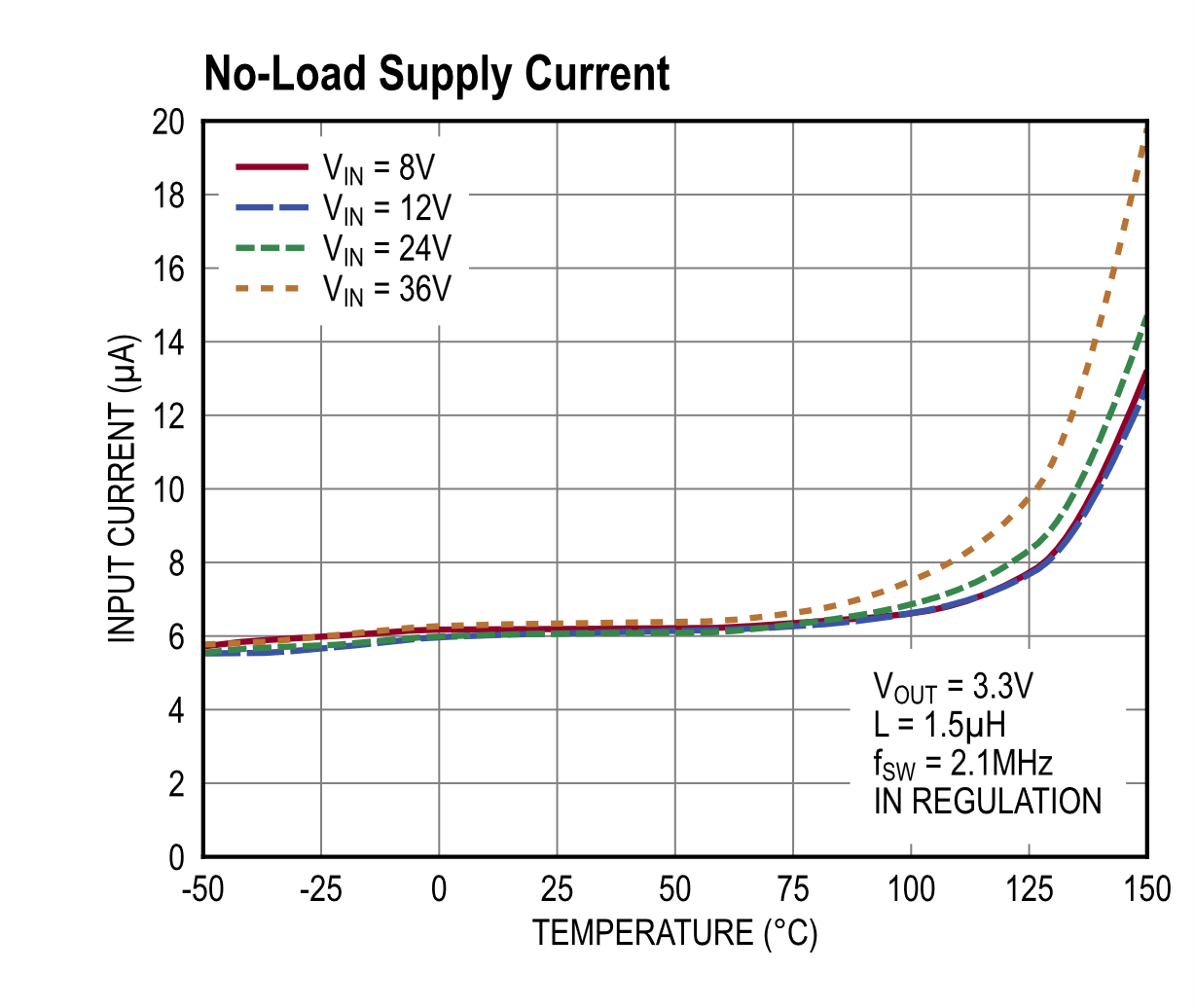

SQD3430在常溫全電壓范圍內的都具有6μA超低靜態工作電流,對于T-BOX、藍牙鑰匙等具有休眠模式的應用場景,可以滿足低待機功耗的設計需求。

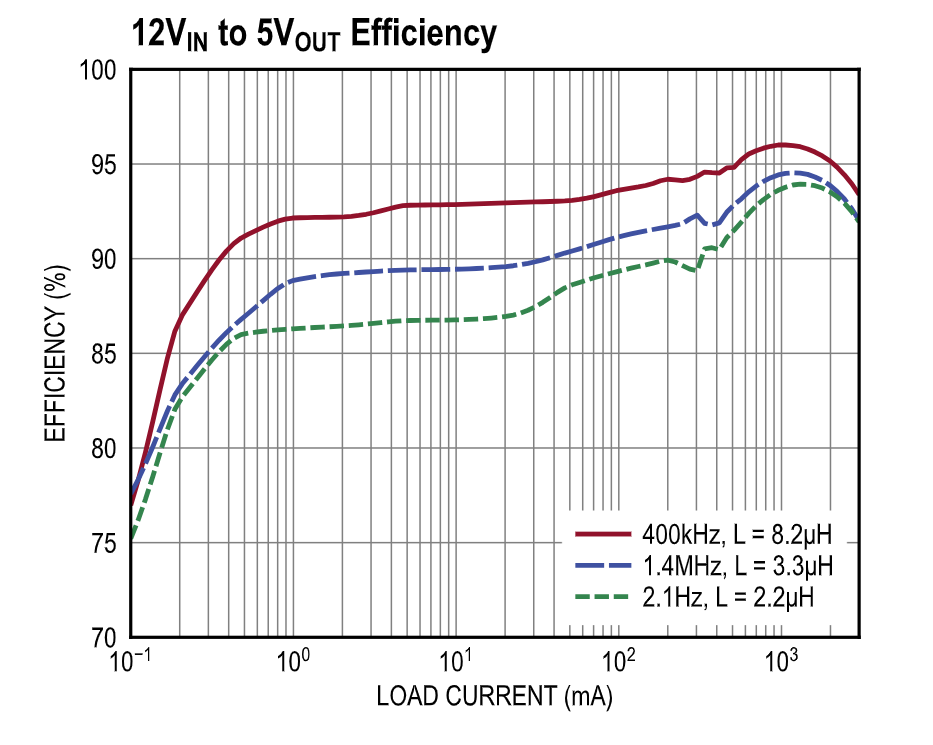

SQD3430在全負載范圍內具有極高轉換效率,尤其是輕載效率表現極佳,在fSW= 2.1MHz、12VINto 5VOUT情況下:峰值效率>94% ,1mA輕載效率>86% ,100μA極輕載效率>75%。
超低靜態電流 + 極高轉換效率,使SQD3430成為汽車整機低功耗設計的最佳選擇!
四、冷啟動&拋負載

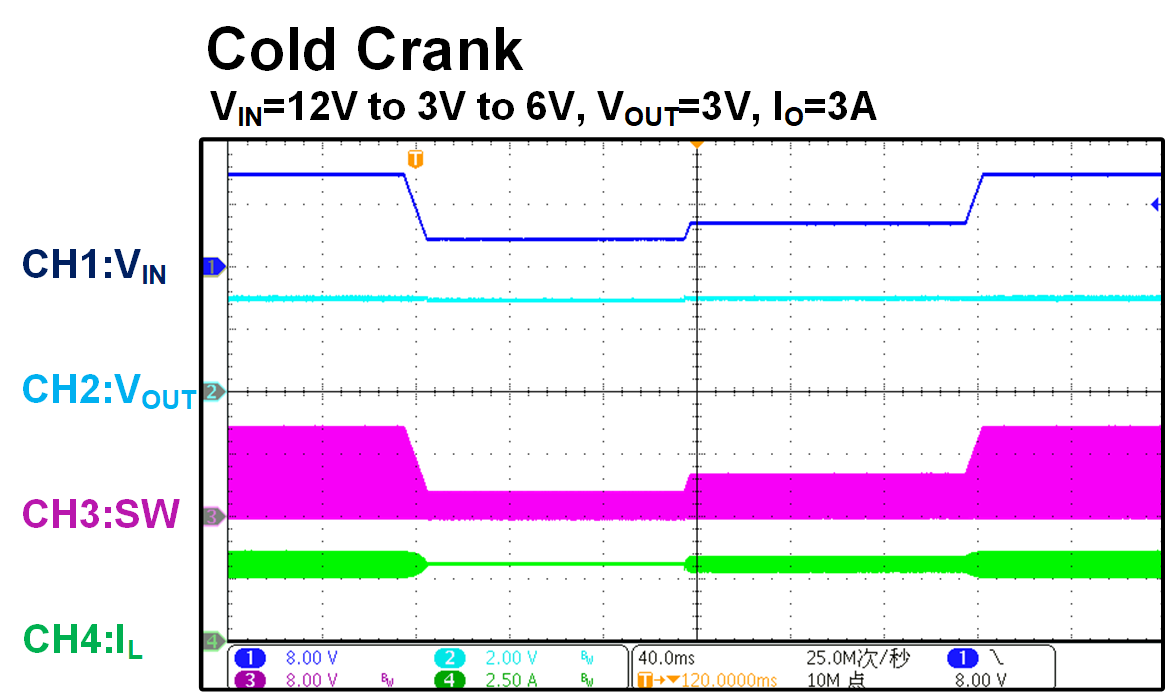

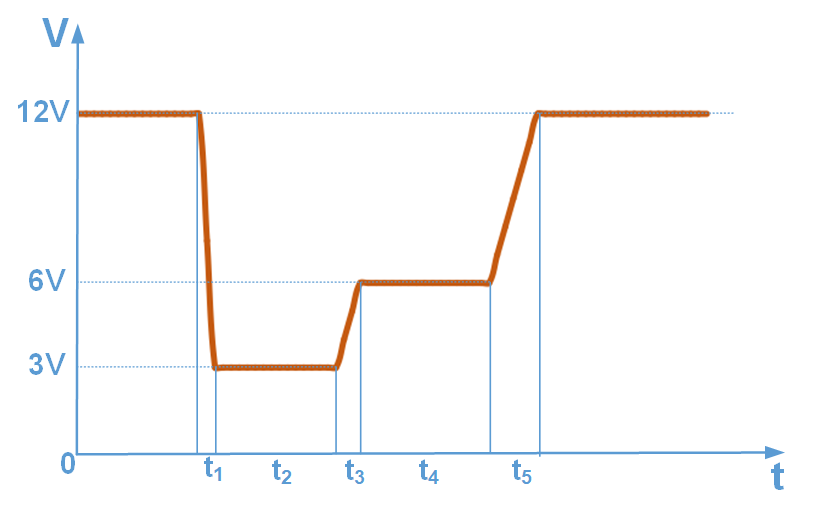

為了應對寒冷天氣下啟動蓄電池的電壓跌落,電源芯片需保證在冷啟動(Cold Crank)不能出現關機行為。如下圖模擬了蓄電池啟動時電池電壓下降至 3.0V 左右,在此情況下SQD3430依舊能保持正常運行。
詳細測試標準參見ISO 16750-2: 2010

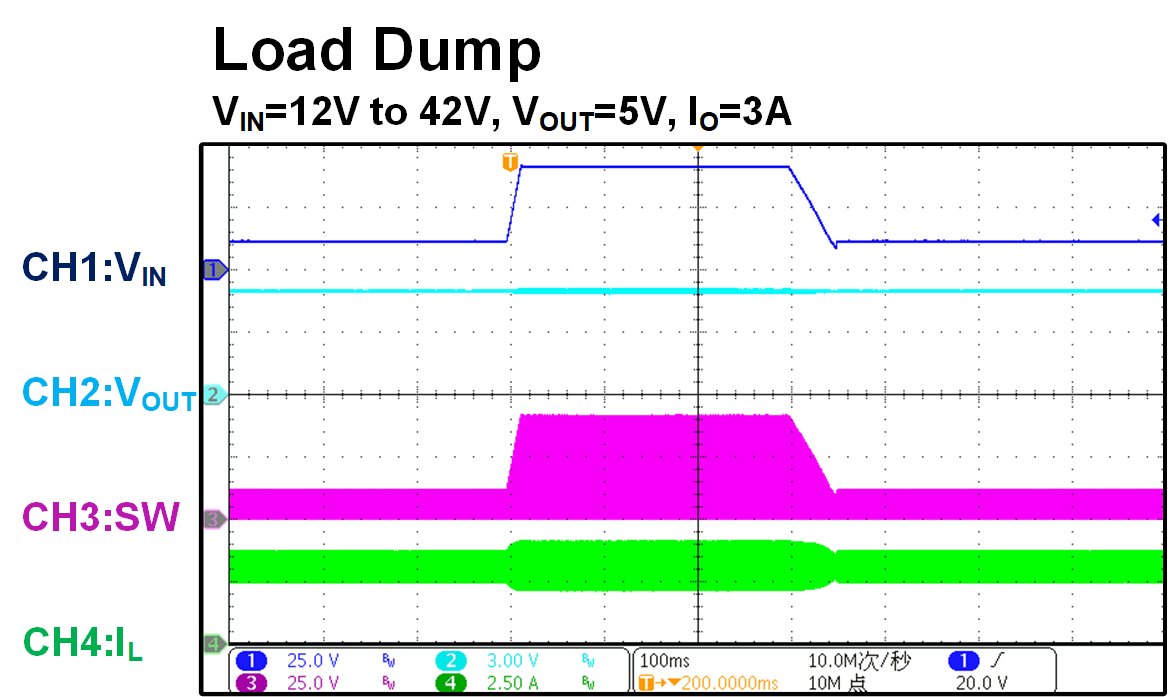

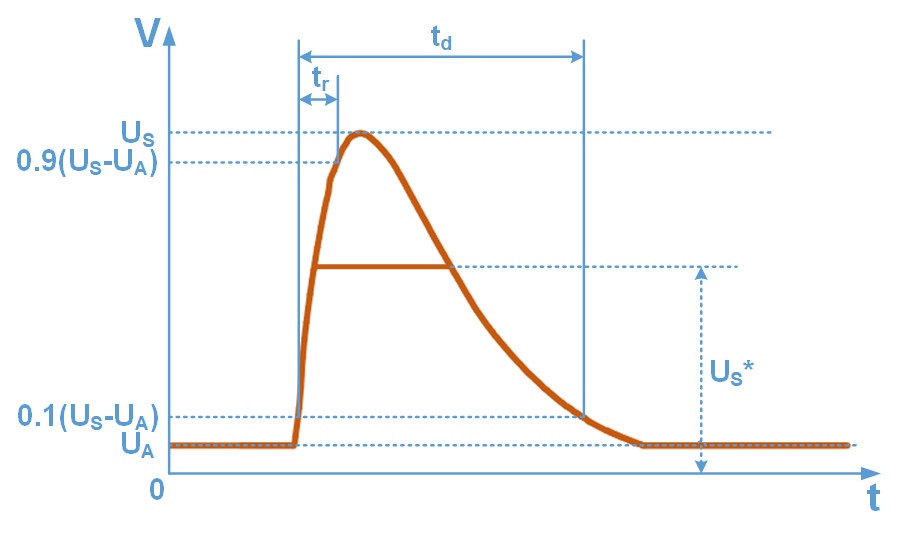

拋負載(Load Dump)是模擬汽車蓄電池在正常充電時,斷開蓄電池和發電機的連接而導致交流發電機感性線圈產生電壓尖峰的過程。如下圖SQD3430,在VIN出現一段被鉗位至42V的電壓尖峰后依舊能保證正常運行。
詳細測試標準參見ISO 16750-2: 2010
五、負載調整率

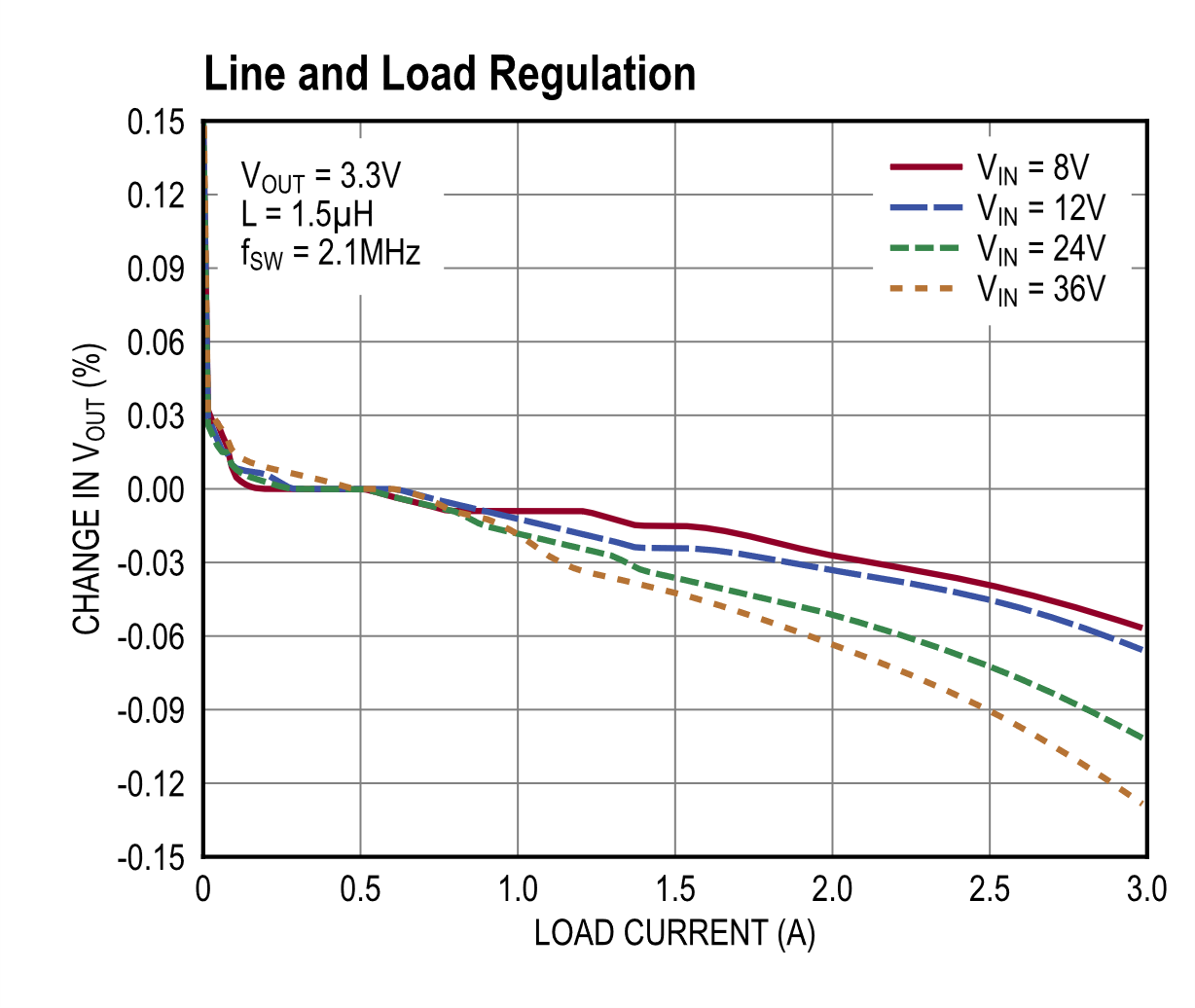

在12VIN to 3.3VOUT、空載至滿載全負載范圍條件下,SQD3430的負載調整率(Load Regulation)僅有7mV左右的漂移,其中正負偏移為+5mV(+0.15%),-2mV(-0.07%)。這一指標也是達到了汽車級同類產品的最佳水準,為客戶實現了優越的輸出電壓準確度保障。
