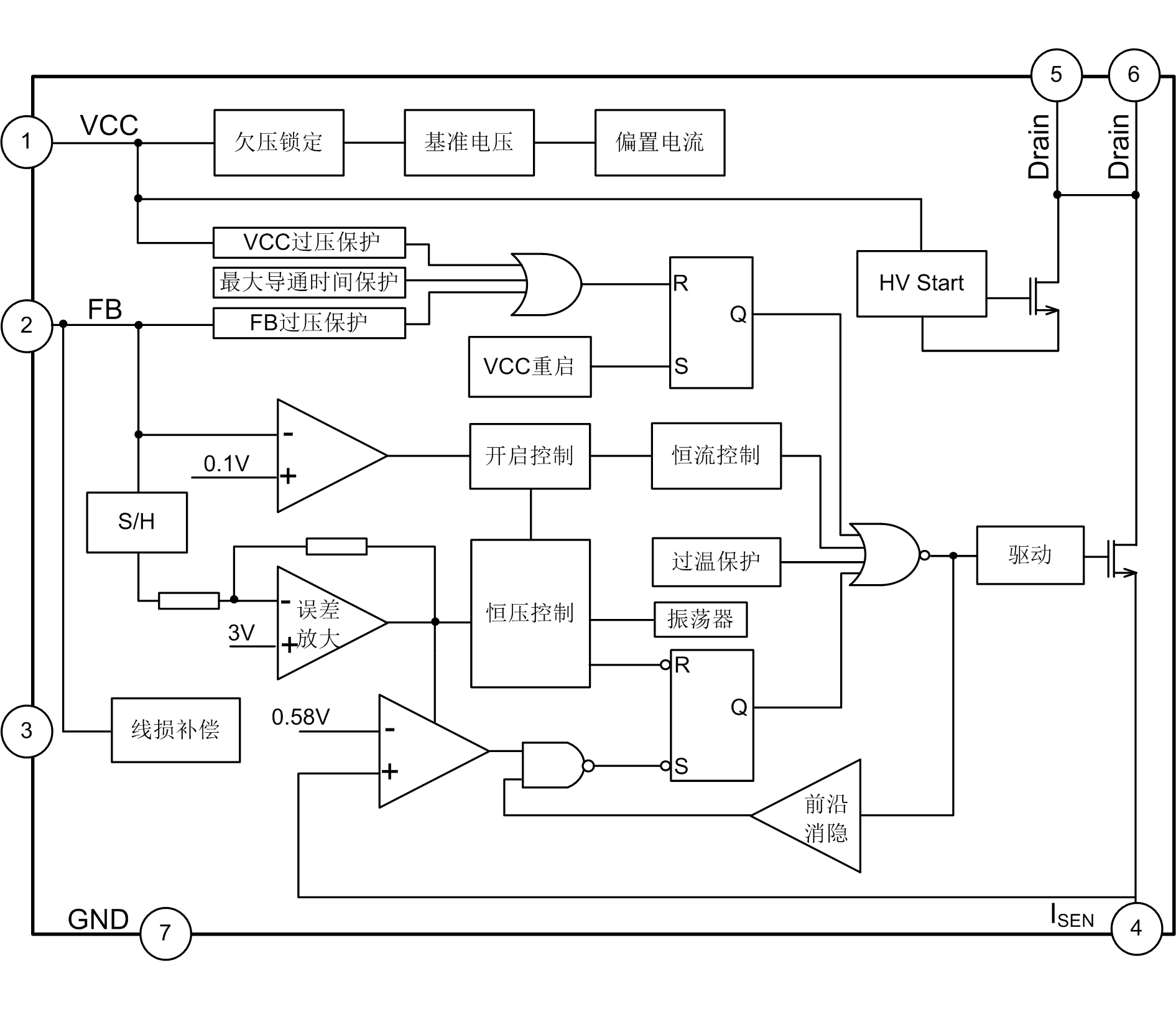

SDH8593AS是內置高壓MOS管功率開關的原邊控制開關電源（PSR），采用PFM調制技術，提供精確的恒壓/恒流（CV/CC）控制環路，具有非常高的穩定性和平均效率。并且集成高壓啟動，可以省去外圍的啟動電阻。
采用SDH8593AS設計系統，無需光耦，可省去次級反饋控制、環路補償，精簡電路、降低系統成本。SDH8593AS適用8~10W輸出功率，具有可調節線損補償功能和內置峰值電流補償功能。
原邊控制模式
高精度恒流恒壓控制
低啟動電流
可調節輸出電壓電流
可調節線損補償
內置650V MOSFET
內置高壓啟動
滿足75mW待機標準
前沿消隱
無需補償電容
過溫保護
VCC過壓保護
輸出過壓保護
欠壓鎖定
逐周期限流
輸出短路保護
過流保護
最大導通時間保護
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|

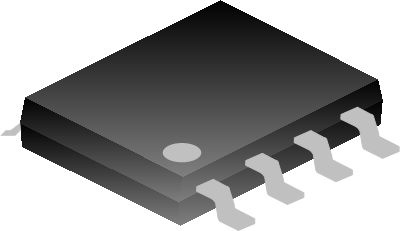

| SDH8593ASTR | SOP-7-225-1.27 | SDH8593AS | 無鹵 | 編帶 | |
| SDH8593AS | SOP-7-225-1.27 | SDH8593AS | 無鹵 | 料管 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SDH8593AS | 249 | 2024-01-05 | SDH8593AS 簡要版說明書 |
