SDM04P60DAS是高度集成、高可靠性的三相無刷直流電機驅動電路，主要應用于較低功率的變頻驅動，如風機等。其內置了三相半橋高壓柵極驅動電路和6個快恢復功率MOS管。
SDM04P60DAS內部集成了欠壓、短路、過溫等各種保護功能，提供了優異的保護和寬泛的安全工作范圍。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。
SDM04P60DAS采用了高絕緣和易導熱設計，提供了非常緊湊的封裝體，使用非常方便，尤其適合要求緊湊安裝的場合。
內置6個600V/4A的快恢復功率MOS管
內置高壓柵極驅動電路（HVIC）
內置欠壓保護、過溫保護、過流保護
內置使能關斷功能
內置帶限流電阻的自舉二極管
完全兼容3.3V和5V的MCU的接口，高電平有效
3個獨立的負直流端用于變頻器電流檢測的應用
絕緣級別：1500Vrms/min
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|

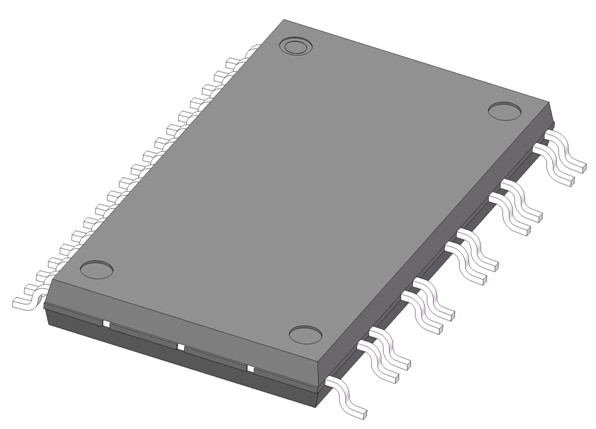

| SDM04P60DASTR | SOP-30A | SDM04P60DAS | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SDM04P60DAS | 331 | 2023-07-19 | SDM04P60DAS 簡要版說明書 |
